Технічні характеристики
|
Технічні параметри |
Специфікація бурильної труби (мм) |
Глибина буріння (м) |
|
|
Вітчизняна бурильна труба |
Всередині типу потовщення |
42 |
1400 |
|
50 |
1000 |
||
|
60 |
830 |
||
|
Осердя мотузки |
55.5 |
1250 |
|
|
71 |
1000 |
||
|
89 |
800 |
||
|
Бурильна труба DCDMA |
Бурильна труба BQ |
1300 |
|
|
Бурильна труба NQ |
1000 |
||
|
HQ бурильна труба |
750 |
||
|
Бурильна труба PQ |
420 |
||
|
Тип зовнішнього потовщення |
60 |
800 |
|
|
73 |
500 |
||
|
89 |
300 |
||
|
Кут свердла |
0 градус -360 градус |
||
|
Двигун |
Модель |
потужність |
швидкість |
|
Мотор |
Y225S-4 |
37 кВт |
1480р/хв |
|
Дизельний двигун |
CA4110 |
81 кВт |
2800р/хв |
|
Гіратор |
|||
|
Тип: двоциліндровий гідравлічний подавач роторного типу |
|||
|
Діаметр вертикалі |
φ93 мм |
||
|
вал через отвір |
|||
|
Вертикальна швидкість шпинделя |
|||
|
Переднє обертання (об/хв) |
60/90/166/272/379/481/183/296/514/835/1164/1476 |
||
|
Задня швидкість (об/хв) |
63/198 |
||
|
Макс. крутний момент вертикального вала |
8000N·m |
||
|
Вертикальний штрих |
600 мм |
||
|
Макс. сила тяжіння вертикальної осі |
125 кун |
||
|
Макс. тиск у вертикальному валу |
90 кун |
||
|
Підйомник |
|||
|
Тип: Планетарна передача, ручне гальмо |
|||
|
Діаметр троса |
φ18,5 мм |
||
|
Ємність барабана троса |
95 м (намотані сім шарів) |
||
|
Макс. підйомна сила одинарної мотузки |
45 кун |
||
|
Швидкість підйому дротяного каната |
|||
|
Лінійна швидкість барабана (м/с) |
0.7-2.68 м/с (дванадцять ступенів) |
||
|
Зчеплення |
|||
|
Тип: автомобільна спеціальна суха однодискова фрикційна муфта |
|||
|
(поєднується з коробкою передач 6T46) |
|||
|
Гідравлічна система |
|||
|
Тиск системи |
|||
|
Номінальний тиск |
20 МПа |
||
|
Найвищий тиск |
25 МПа |
||
|
Ємність |
20мл/р |
||
|
Стелажна секція |
|||
|
Тип: салазковий (з розсувною основою) |
|||
|
Риг зворотний хід |
460 мм |
||
|
Відстань отвору |
260 мм |
||
|
Розмір (Д*Ш*В) |
3550*2200*3100мм |
||
|
Вага установки (з двигуном) |
6300кг |
||
Деталі продукту
- Торгова марка: miningwell
- Мінімальна кількість замовлення: 1 комплект
- Деталі упаковки: стандартна експортна упаковка
- Термін доставки: 15-20 днів
- Умови оплати: L/C, T/T, Western Union

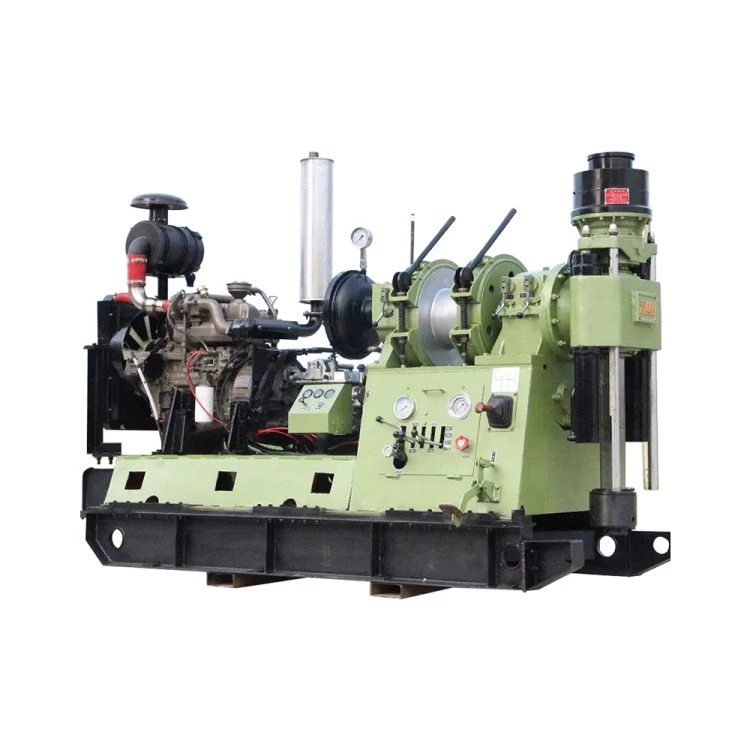

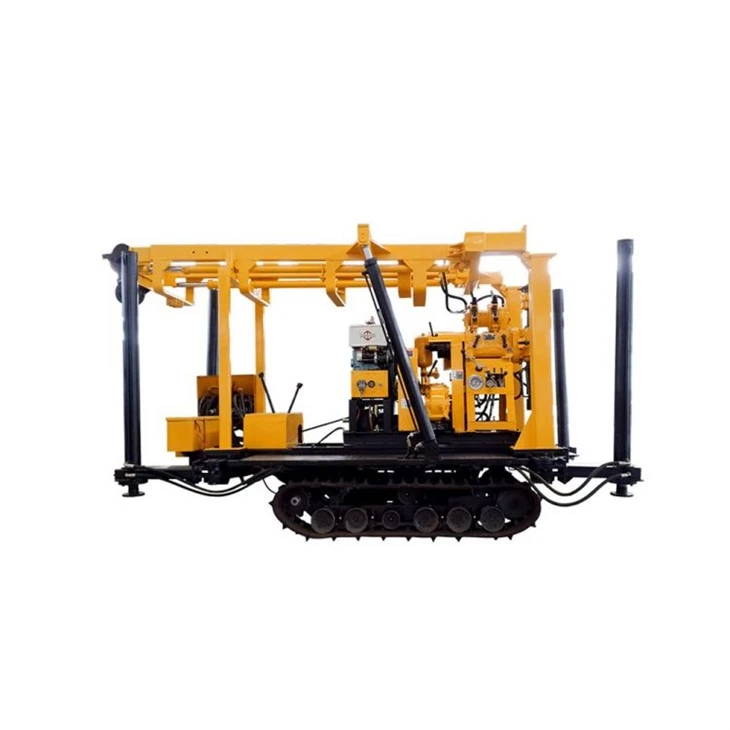

XY-44Основні характеристики колонкового буріння на гусеничному ходу
1. Завдяки більшій кількості ступенів швидкості обертання (12 вперед і 2 назад) і прийнятному діапазону швидкості обертання, крутному моменту на низькій швидкості (до 8000 Н·м) він підходить не тільки для буріння сплавів і алмазів, але й для інженерно-геологічної розвідки. , буріння гідрологічних свердловин та будівництво фундаментів.
2. Діаметр наскрізного отвору вертикального вала (93 мм), подвійне циліндрове гідравлічне живлення, довгий хід (до 600 мм), сильна адаптивність процесу, особливо підходить для свердління бурильних труб великого діаметру (верхнього керна), що сприяє підвищення ефективності буріння.
3. Прийняття трансмісії Tsinghua Wanliyang 6T46, широко поєднується з Foton, JAC, Kaima, Wuzheng та іншими моделями вантажівок. Зріла технологія, стабільна якість, потужна перевантажувальна здатність, станції післяпродажного обслуговування та аксесуари по всій країні.
4. Гідравлічний патрон - це дискова пружина, що затискає, гідравлічний циліндр відпускає, гідравлічний патрон з автоматичним центруванням з трьома порожнинами.
5. Гідравлічна установка включає масляний насос шестерні для подачі масла, що забезпечує просте встановлення, зручність у використанні, мінімальне споживання енергії, низьку температуру масла та стабільну роботу. Цей прилад оснащений масляним насосом з ручним керуванням; якщо двигун виходить з ладу, ручний насос залишається придатним для вилучення бурильних інструментів у порожнину.
6. Цей двигун може бути оснащений атмосферним двигуном FAW TIANCHAI 4110 (81 кВт) або варіантом із турбонаддувом Guangxi Yuchai 4110 (105 кВт).
7. Бурова установка на гусеничному ходу має низький центр ваги, велику відстань переміщення (460 мм), міцну фіксацію та стабільне високошвидкісне буріння.
8. Оснащений антивібраційним вимірювачем, який добре підходить для контролю діаметра отвору. Менше ручки для завантаження та розвантаження, гнучке транспортування.
9. Він використовує гусеничне шасі, а хід циліндра аутригерів 1,5 м можна завантажувати автоматично, що зручно для переміщення та транспортування.
Основне застосування
В основному використовуються в таких галузях, як геологія, металургія, вугілля, гідрологія та інженерія, ці установки для колонкового буріння також підходять для геологічної інженерії, дослідження неглибоких нафтових і газових родовищ, вентиляції шахтних тунелів, дренажних систем, буріння гідрологічних свердловин і будівництва великих фундаментних паль.
Доставка та оплата
Кожна одиниця обладнання та бурової установки Miningwell проходить сувору перевірку безпеки вантажу, щоб забезпечити безпеку вантажу в контейнері.
Наші способи оплати: кредитна картка, L/C, T/T, Western Union, ми підтримуємо доставку повітряним і морським транспортом.
