Small down the hole drilling is a drilling equipment that integrates down-the-hole hammer drilling technology and is suitable for medium-hard to hard rock formations. It is widely used in mining, foundation reinforcement, water well drilling, anchoring engineering and other fields. Compared with vehicle-mounted or crawler drilling rigs, the bracket-type down-the-hole drill has a simpler structure and Сильна мобільність і підходить для операцій у невеликих просторах або в горах та платформах .
一 Що таке маленьке свердління отвору?

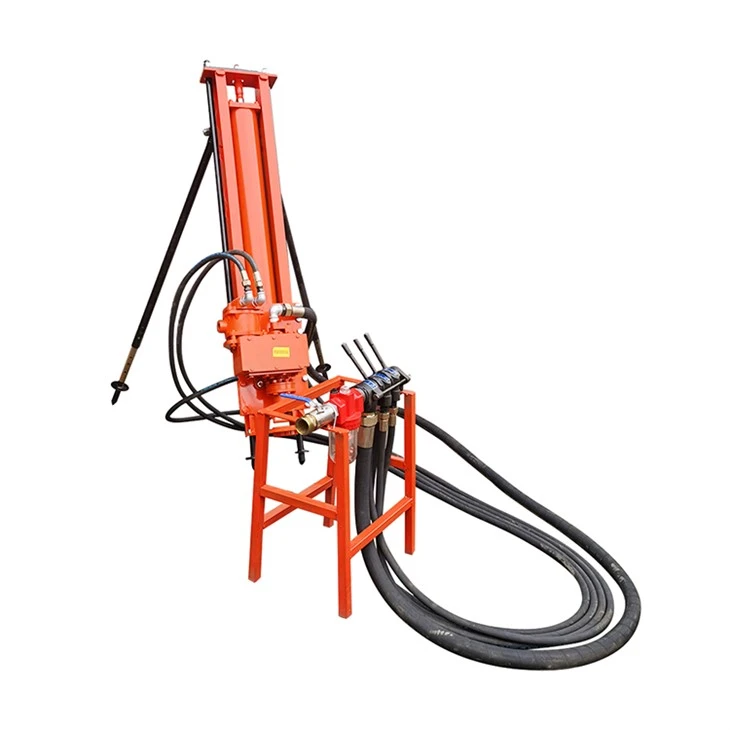

Small down the hole drilling is a drilling equipment with a support as the basic structure, equipped with a power system, a down-the-hole hammer impact device, a propulsion mechanism and a control system. Its working principle is to use high-pressure air to drive the down-the-hole hammer for efficient impact drilling, and cooperate with the rotating mechanism to break the rock and form a borehole.
2 невеликий вниз по отвору свердління структурного складу
Тіло стійки (кронштейн)
Зазвичай це сталева конструкція з нерухомими ніжками або розсувною основою, яку можна перемістити вручну або регулювати в невеликому діапазоні; Він може бути оснащений підйомним пристроєм для регулювання висоти або кута буріння (наприклад, горизонтальне буріння, косо буріння, вертикальне буріння) .
Dth Hammer + біт
Використовується для безпосереднього контакту з скельними утвореннями та порушення їх за допомогою високочастотного впливу; Молот із отвором приводить поршень, щоб рухатися з високою швидкістю через стиснене повітря .
Агентство просування
Зазвичай його керують циліндром або ланцюгом, який може досягти стабільного просування інструменту буріння; Сила приводу безпосередньо впливає на глибину буріння та ефективність .
Обертова головка (живлення голови)
Він забезпечує обертовий рух для свердла і співпрацює з молотком, що внизується, щоб розбити скелю ., режими приводу включають гідравлічні, електричні або пневматичні .
Система джерела повітря
Зовнішній гвинтовий повітряний компресор (e . g . 17 бар/24 бар, 10–30 м³/хв), як правило, необхідний для забезпечення стисненого повітря, необхідного для молота вниз-отвору для роботи .
Система управління
Включаючи такі функції, як приведення в рух, обертання, зльоту та посадку, регулювання кута тощо .; Моделі високого класу можуть бути оснащені додатковим бездротовим дистанційним керуванням або консолі електромобільного управління .
3 ключові переваги
Компактна структура та гнучка робота
Невеликий слід, можна використовувати у вузькій, крутому та нерегулярному місцевості .
Сильна адаптованість
Може просвердлити тверду скелю, м'яку скелю, сипучий шар та інші геологічні умови;
Може бути використаний для вертикального, коси або горизонтального буріння .
Низька вартість
Не потрібно повного шасі транспортного засобу, витрати на виробництво та транспортування нижчі, ніж бурові установки, встановлені на транспортному засобі;
Підходить для невеликих та середніх проектів або місцевих проектів .
Легке обслуговування
Проста структура, кілька компонентів, проста у обслуговуванні та підтримка;
Більшість частин дуже універсальні та прості в заміні .
4 Типові сценарії застосування
Шумки з відкритим ящиками та вибухання
Нахил якоря свердління
Мікро -вода свердло
Будівельне свердління
Геотермальні отвори, маленькі отвори
5 Довідка технічного параметра (приклад)
| Демонструвати |
Параметр |
| Діапазон діаметрів буріння |
90–165 мм |
| Максимальна глибина буріння |
30–60 米 (залежно від шару скелі та обсягу повітря) |
| Просування інсульту |
1.5–3 米 |
| Тиск робочого повітря |
1,2–2,5 МПа (12–25 бар) |
| Споживання повітря |
10–26 м³/хв |
| Швидкість обертання |
0 - 80 об / хв |
| Просунута сила/підйомна сила |
3000–6000 N |
| Загальна вага машини |
800–1800 кг (різні моделі) |
| Режим приводу |
Електричний / дизельний / пневматичний |
6 Порівняння з гусеницею/транспортними засобами, встановленими DTH DILL
| Демонструвати |
Маленьке вниз по отвору свердління |
Густь вниз по свердлах |

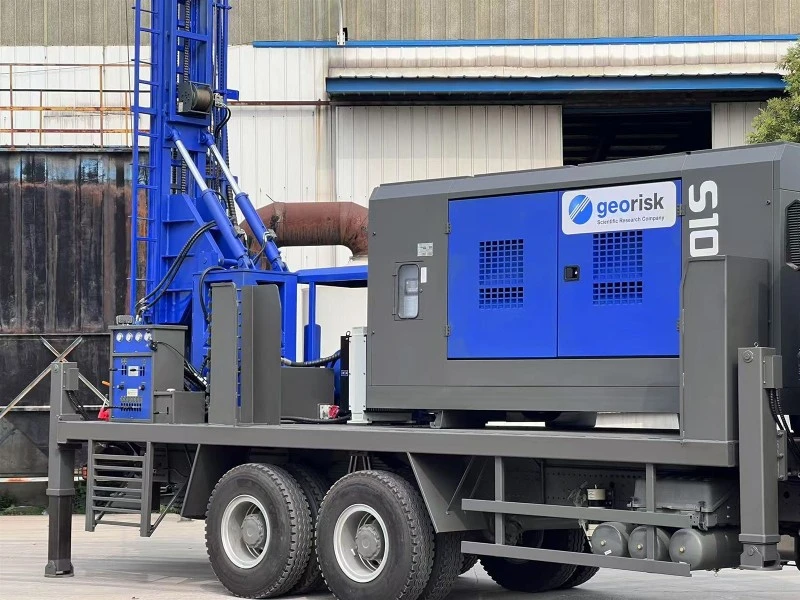

Транспортний засіб, встановлений вниз по свердлах отвору |
| Вартість |
★★★★☆ |
★★☆☆☆ |
★☆☆☆☆ |
| Мобільність |
★★ ☆☆☆ (посібник/навантажувач) |
★★★★ ☆ (Track Drive) |
★★★★★ (швидкісний рух) |
| Адаптованість до робочого простору |
★★★★★ |
★★★☆☆ |
★★☆☆☆ |
| Рівень автоматизації |
★★☆☆☆ |
★★★★☆ |
★★★★☆ |
| Підходить для будівельних сценаріїв |
Незначні роботи/вузькі сайти |
Середні та великі міни/плоска земля |
Мобільна експлуатація/глибока інженерія |
7 Висновок
The bracket-type down-the-hole drill is an economical, practical and adaptable drilling equipment, which is very suitable for projects with complex terrain, limited construction space or limited budget. Especially in blast hole construction, anchor support and small geothermal water well drilling, the bracket-type drill rig has shown strong advantages with its flexibility and high cost performance.
Якщо у вас є конкретні вимоги до будівництва (наприклад, діаметр отвору, глибина, тип скелі), я можу порекомендувати відповідну модель та конфігурацію для вас .
