Що таке aперфоратор кластерний?
Техніка ударного буріння була підтверджена для проникнення в скельні структури різної міцності, що часто перевищує 100 МПа. Кластерне буріння з ударним молотком передбачає об’єднання кількох окремих бурових молотків в один сталевий циліндр. Свердла для кластерів мають розміри від 900 мм до 2400 мм.

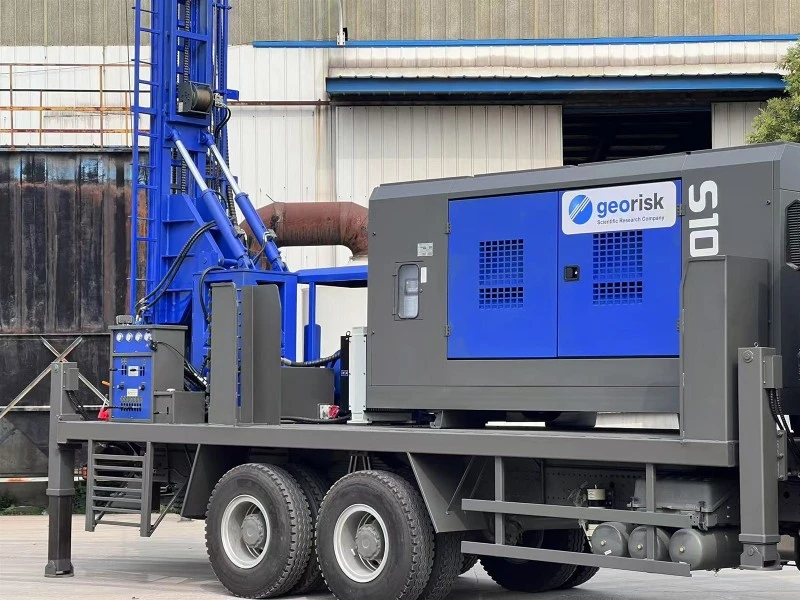

Для проникнення в гірську породу тиск повітря активує поршні кожного бурового молотка в кластерному бурі, змушуючи ударну дію бурового долота дробити породу. Повноцінна кластерна бурова установка потребує кількох повітряних компресорів, щоб забезпечити достатній тиск повітря для активації кожного з бурових молотків і швидкого викиду породи на поверхню для підтримки ефективності кластерної бурової установки. Теоретично, однак, розмір кластерної бурової установки обмежений лише вантажопідйомністю запропонованого обладнання та транспортною логістикою.
Класифікація ударних перфораторів
Кластерний буровий молоток можна розділити на кластерний буровий молоток із позитивною циркуляцією та кластерний бурильний молоток із зворотною циркуляцією відповідно до режиму вивантаження шлаку; Відповідно до різних режимів роботи, його можна розділити на кластерний молоток DTH для формування первинного отвору, молоток DTH кластера для розгортання та кільцевий молоток DTH кластера.
За режимом шлаковідведення
Кам'яний шлак із позитивного циркуляційного молота DTH вивантажується з отвору або в резервуар для зберігання через зовнішню частину молота DTH. Позитивний циркуляційний молоток DTH можна поєднувати з різними типами odrilina rias. Кам'яний шлак молота зі зворотною циркуляцією DTH проходить через канал для відведення шлаку, розроблений усередині кластерного бурового молота, і потрапляє у внутрішній отвір для відведення шлаку двостінної бурильної труби для вивантаження шлаку. Молоток DTH із зворотною циркуляцією можна використовувати лише для бурової установки із зворотною циркуляцією.
За різними режимами роботи
Кластерний DTH-молоток для одноразового формування отворів — це кластерний DTH-молоток, який може досягати розміру отвору для палі за одну операцію. Отвір для палі розміром 1,5 м і нижче можна обробляти одноразовим молотком DTH з утворенням позитивної та негативної циркуляції. Розширювальний молоток DTH в основному використовується для попереднього буріння невеликого центрального отвору для отвору для палі діаметром понад 1,5 м, а розширювальний молоток DTH використовується для розширення малого діаметра до діаметра десіана.
Комбінований молоток серії MWQCZ — це третє покоління кластерного молотка DTH, розробленого MW. Порівняно з першим і другим поколіннями кластерного молотка DTH, третє покоління комбінованого молотка має меншу вартість, кращу стабільність і вищу віддачу від експлуатації. Набір молотків може відповідати різноманітним робочим отворам. Центральний молоток можна зняти та використовувати окремо як один молоток, а знятий центральний молоток можна використовувати окремо як молоток для різання кілець
Молоток DTH з кільцевим різанням MWQCH схожий на конічний бур. Молоток DTH використовується замість конуса, щоб розбити канавку кільця каменю. Він в основному використовується в отворах для палі великого діаметру понад 1500 мм.
Висновок
Ударні бурильні молотки використовуються для проходки високоміцних гірських порід. Вони складаються з кількох окремих молотків в одному циліндрі, які приводяться в дію тиском повітря. Кластерні бурильні молотки бувають різних типів залежно від методів вивантаження шлаку та режимів роботи, таких як позитивна або зворотна циркуляція, доступні в діаметрах від 900 мм до 2400 мм, і є важливими для великомасштабних проектів буріння.
