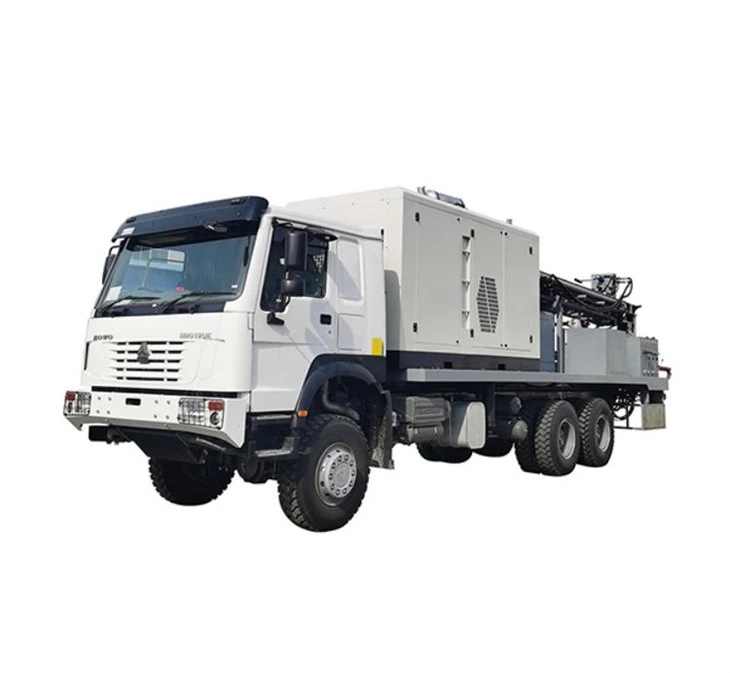

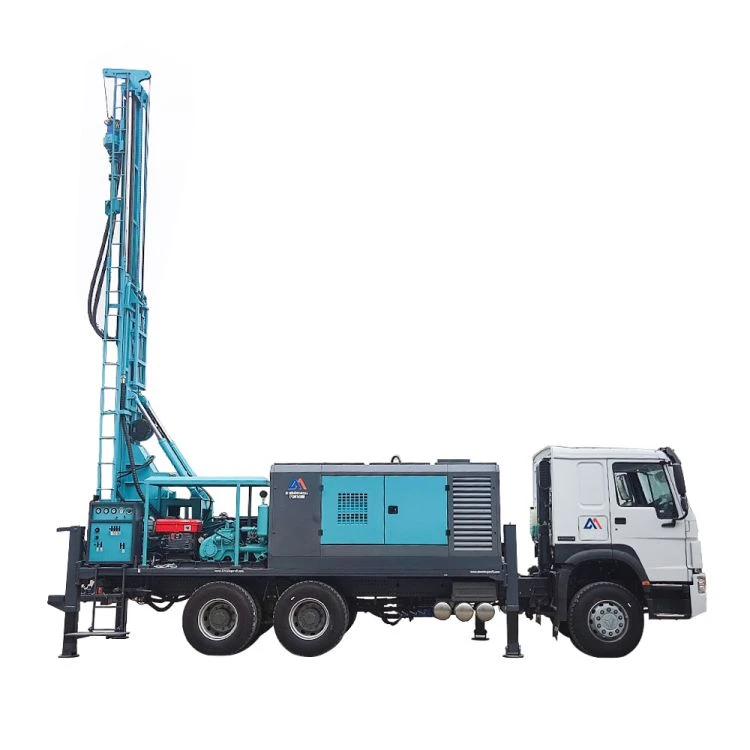

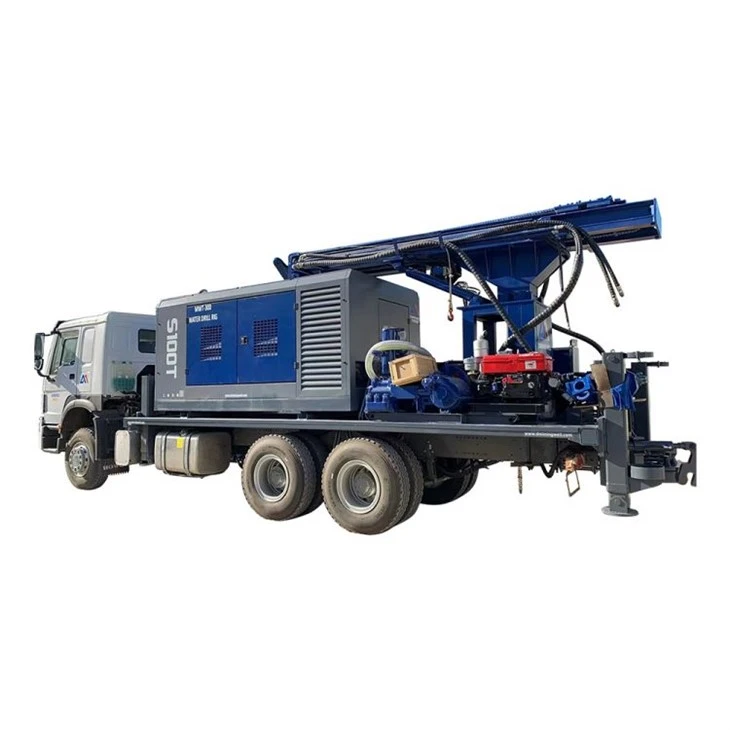

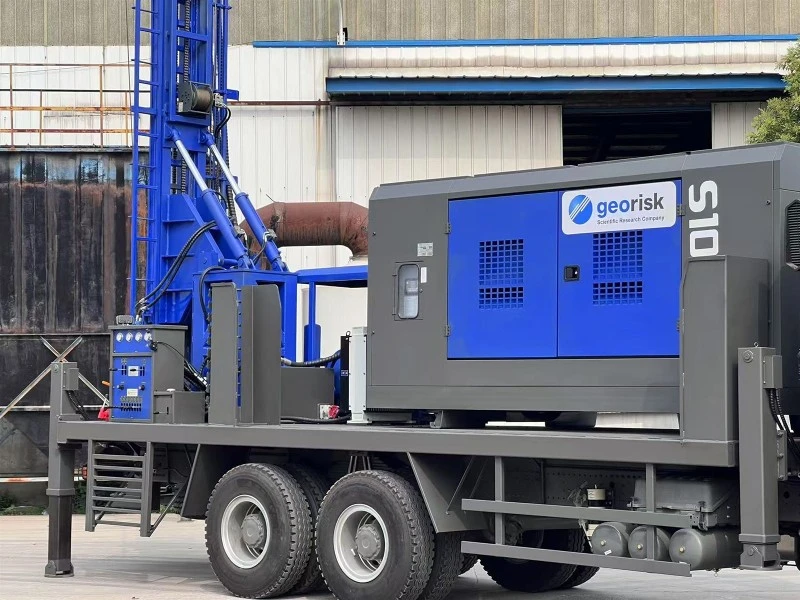

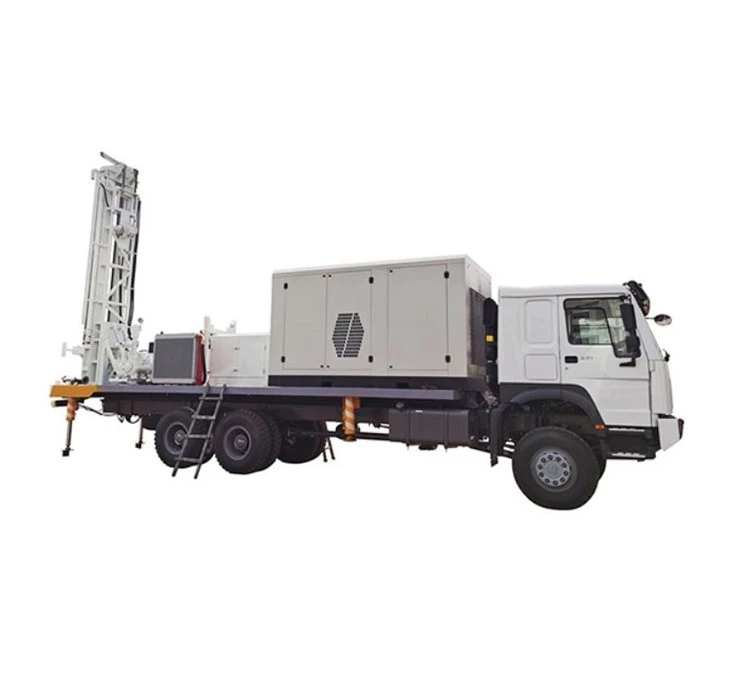

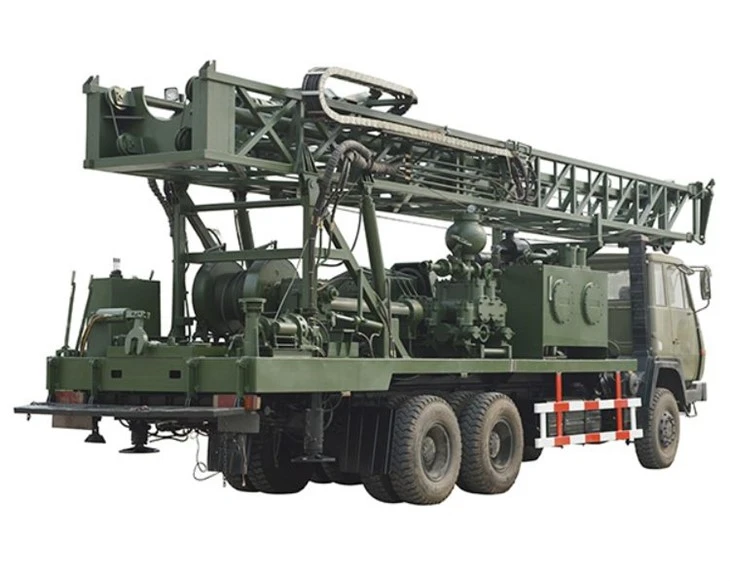

Обладнання для буріння свердловин на воду, встановлене на вантажівці





Технічні параметри	MWT-180	MWT-250	MWT-280	MWT-350	MWT-400	MWT-500	MWT-680	MWT-800
Глибина буріння (м)	180	250	280	350	400	500	680	800
Діаметр свердла (мм)	140-254	140-254	140-305	140-325	140-350	140-350	140-400	140-400
Обладнаний двигун	Yuchai 65kW або PTO	Yuchai 70kW або PTO	Yuchai 75kW або PTO	Yuchai 92kW або PTO	DEUTZ 103кВт або ВВП	Yuchai 118kW або PTO	Cummins 154 кВт або ВВП	Cummins 194 кВт або ВВП
Хід подачі (м)	3.3	3.3	6.6	6.6	6.6	6.6	6.6	6.6
Довжина бурильної труби (м)	1.5/2.0/3.0	1.5/2.0/3.0	1.5/2.0/3.0/6.0	1.5/2.0/3.0/6.0	1.5/2.0/3.0/6.0	1.5/2.0/3.0/6.0	1.5/2.0/3.0/6.0	1.5/2.0/3.0/6.0
Швидкість повороту (об/хв)	45-70	45-70	40-70	40-70	50-135	40-130	45-140	45-140
Момент повороту (Нм)	3200-4600	3300-4500	4500-6000	5700-7500	7000-9500	7500-10000	8850-13150	9000-14000
Підйомна сила бурової установки (T)	12	14	17	18	25	26	30	36







Ємність

Діаметр отвору: 140 – 325 мм (51/2 дюймів – 13 дюймів)

Максимальна глибина: 250 метрів при діаметрі 203 мм (8 дюймів).

Метод буріння: DTH і роторне буріння



Первинний двигун

Варіант 1: використовуйте систему ВВП і коробку передач, щоб отримати потужність від двигуна вантажівки (290/336/371 к.с.) для приводу гідравлічної системи.

Варіант 2: Індивідуальна комплектація установки з дизельним двигуном 75кВт.



Структура платформи

Надміцна зварна сталева конструкція типу I та C, покрита решітчастими пластинами 5 мм



Збірка щогли

Композитна бурова стріла піднімається подвійними циліндрами, збільшуючи підйомну силу та зменшуючи транспортні габарити.

Загальна довжина щогли: 8000 мм

Хід поворотної головки: 6600 мм

Виносність вудки: 6 м

Центральний отвір: 14 дюймів (355 мм)

Циліндри підйому щогли: щогла піднімається подвійними гідравлічними циліндрами



Система живлення

1 гідравлічний циліндр подвійної дії з системою намотування канату 1:3

Тягова сила: 17 тонн

Сила тяги: 10 – 110 тонн

Швидкість підтягування: 25 м/хв

Швидкість опускання: 30 м/хв



Поворотна головка в зборі

Сталевий корпус власної розробки з редуктором із циліндричною передачею та системою змащування в масляній ванні, що приводиться в рух двома гідравлічними двигунами.

Максимальний крутний момент: 6000 Нм

Швидкість: 66 – 135 об/хв Точне регулювання



Гідравлічна система

2 х насоси-дозатори для подачі та обертання

1 x насос-дозатор для грязьового насоса

3 насоси-дозатори для гідравлічного охолоджувача, допоміжної роботи та мікроживлення.

Максимальний тиск в системі: 2900 psi (200 бар)

Охолоджувач гідравлічного масла: 70 галлонів на хвилину

Ємність баку гідравлічного масла: 600 л



Панель управління

Центральна панель керування розташована в задній частині агрегату з легким доступом до бурової підлоги та оснащена всіма необхідними інструментами, системами керування та аварійними вимикачами. Для забезпечення безпеки пульта управління передбачений пристрій блокування.



Розвідний ключ

Для швидкого встановлення та вирівнювання домкратів передбачено 4 гідравлічні вирівнювальні домкрати, оснащені потужними телескопічними напрямними. Запірні зворотні клапани передбачені для безпеки та мають достатню несучу здатність.



Водяний/пінний насос для вприскування (опція)

Гідравлічний триплексний насос для впорскування води з необхідними аксесуарами, регулятором тиску, регулятором витрати, зворотним клапаном і всмоктуючим фільтром.

Максимальний потік: 80 л/хв

Максимальний тиск: 40 кг/кв.см

Пристрій для зміни однієї штанги: пристрій для зміни однієї штанги з ручним керуванням для кріплення бурильної штанги до поворотної головки

Лебідка: допоміжна лебідка з гідравлічним приводом для завантаження бурової штанги в пристрій для зміни штанг вантажопідйомністю 5 тонн.



Зварювальний апарат

Напівбезщітковий зварювальний генератор з гідравлічним приводом доступний для зварювання корпусу

Рекомендований розмір електрода: лише від 2,5 мм до 5 мм

Зварювальний струм: 300 ампер при робочому циклі 60%.

Додаткова однофазна: 6.0 кВА при 220 В, 50 Гц



Лубрикатор газопроводу

Для змащування свердловинних молотків доступний вбудований мастильний пристрій типу Вентурі позитивної дії.

Ємність паливного бака: 15 л

Робочий тиск: 350 psi



Рекомендований повітряний компресор

MININGWELL/ATLAS COPCO/LIUTECH

Потужність повітряного компресора:

1100 CFM – 25 BAR – двигун потужністю 309 кВт

900 CFM – 22 BAR – двигун потужністю 228 кВт



Грязьовий насос

Грязьовий насос BW 250 з гідравлічним приводом

Хід: 4″ (100 мм)

Потужність двигуна: 15 кВт

Об’єм (рекомендований максимум): 250 л/хв

Максимальний робочий тиск: 2,5 МПа

Додаткові аксесуари: нічник, ящик для інструментів, підставка під молоток

Інструкція користувача: Інструкція з експлуатації, обслуговування та запчастин



Варіанти вантажних автомобілів

Вантажівка SINO HOWO: 6*4/6*6/8*4

Вантажівка Dongfeng: 6*4/6*6/8*4

Вантажівка Shaanxi: 6*4/6*6/8*4







Наша бурова установка для буріння свердловин, встановлена ​​на вантажівці, — це індивідуальний продукт, який клієнти можуть налаштувати відповідно до своїх фактичних потреб.
