I . Повна конфігурація та походження одиниці
Основні компоненти технологій
Гвинтовий елемент компресора (одноступенева стиснення)
Імпортовані компоненти
Система управління
З'єднання
Завантаження/розвантаження впускний клапан, регулюючий клапан, соленоїдний клапан
Фільтр впускного повітря, масляний фільтр, сепаратор масляного повітря
Високотемпературні гнучкі шланги
Усі перераховані вище компоненти, включаючи систему управління та інші частини, виробляються Atlas Copco AirPower у Бельгії або OEM, виготовленому в Європі .
Внутрішні компоненти
Шасі та система причепа, спеціально розроблена для китайських дорожніх умов
Дизельний двигун: Dongfeng Cummins China IV двигун
Корпус, звуконепроникна бавовна та перегородки
Бак для зберігання повітря та запобіжний клапан
Вентилятор охолодження та одиниця радіатора
Гнучкі шланги та паливні труби навколишнього температури та паливні труби
Різні труби та виливки
Дизельний фільтр
Коробка передач
Мінімальний клапан тиску
Датчики та споріднена проводка
Серед них дизельний двигун виробляється Dongfeng Cummins Engine Co ., Ltd ., а інші компоненти - OEM, що виробляються постачальниками Atlas Copco у Wuxi .}
II . Основний дисплей управління
Вимірювання робочого тиску компресора
Кнопка завантаження компресора
Кумулятивний годинний метр
Індикатор тривоги та несправності
Кнопка запуску/зупинки та модуль управління
Дисплей рівня резервуара з паливом та деф (сечовина)
Індикатор рівня масла гвинта
Індикатор засмічення фільтрів повітря
III . Основні пристрої захисту та функції
Автоматичний захист відключення:
Температура компресора Температура високого світла тривоги
Тиск моторного масла низький світ сигналізації
Температура теплоносія двигуна Висока світла тривоги
Низьке паливо та ліхтарі сигналізації на рівні резервуара
Підказка відновлення самостійної перевірки та відродження після лікування
Стандартна система темпів для енергозберігаючої оптимізації
Iv . супровідні документи та елементи
Посібник з експлуатації та обслуговування продуктів
Каталог запчастин
Судно тиску та сертифікати безпечного клапана
50- Набір обслуговування години

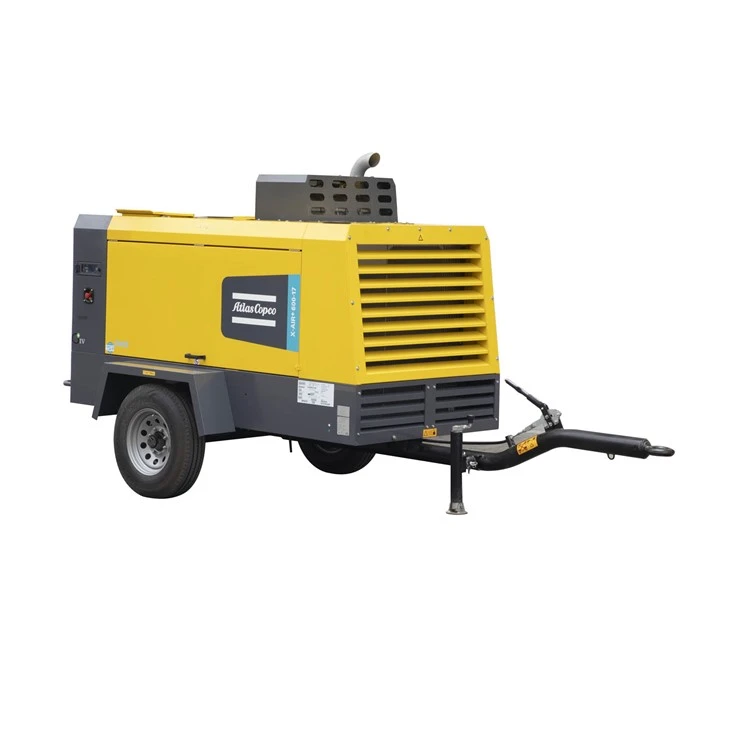

X-air 600-17 Деталі
1. Основні технічні параметри
Форма компресора повітря: Первинне стиснення гвинта, охолодження повітря, привід дизельного двигуна, польова мобільна робота
|
Технічний параметр
|
|
X-air + 600-17
|
|
Оцінений об'єм газу FAD
|
Кубічний метр/хвилину м ³/хв
|
17.2-14.3
|
|
Робочий тиск
|
Кілограм
|
5-17
|
|
Максимальна швидкість двигуна (повне навантаження)
|
RPM (революції в хвилину)
|
2200-1900
|
|
Гвинт змащує об'єм масла
|
Підняти л
|
42 (кількість заміни на цикл технічного обслуговування)
|
|
Обсяг резервуара для зберігання газу (резервуар для розділення нафти та газу)
|
Підняти л
|
76
|
|
Паливний бак/сечовина
|
Підняти л
|
175/-
|
|
Вміст масла на стисненому повітрі
|
PPM
|
<5
|
|
Температура стисненого повітря (на основі номінальних еталонних умов)
|
Цельій 0 c
|
100
|
|
Оцінені умови референтної експлуатації
|
|
|
|
Абсолютний тиск для прийому
|
Кілограм
|
1
|
|
Відносна вологість повітря
|
%
|
0
|
|
Температура впускного повітря
|
Цельій 0 c
|
20
|
|
Надзвичайні умови праці
|
|
|
|
Мінімально ефективний робочий тиск резервуара для зберігання газу
|
Кілограм
|
4
|
|
Максимально ефективний робочий тиск резервуара для зберігання газу (вивантаження)
|
Кілограм
|
18
|
|
Максимальна температура навколишнього середовища
|
Цельій 0 c
|
50
|
|
Мінімальна стартова температура
|
Цельій 0 c
|
-10/-25 (необов'язковий холодний запуск)
|
|
Найвища висота
|
Мі м
|
3000
|
2. Дизельний двигун
| виробник | Куммінс | |
| модель | B5.9cs4 giv stander | |
| Вихідна потужність з номінальною швидкістю | Kilowatt Kw | 154 |
| Коефіцієнт навантаження | % | - |
| охолоджуюча рідина | Охолоджуюча рідина | |
| Циліндри | Вбудований 6- двигун циліндрів | |
| Об'єм мастила нафтової системи | Підняти л | 16.5 (кількість заміни за цикл технічного обслуговування) |
| Ємність системи охолодження | Підняти л | 28 |
3. Загальні розміри та вага
| ЦІЛЬНА ДІЗНА МАШИНА * ШВИДКА * Висота - тип причепа (включаючи швабру) | Міліметр мм | 4700*1940*2400 |
| Вся довжина машини * Ширина * Висота - тип коробки | Міліметр мм | 2960*1400*2110 |
| ЦІЛЬКА МАШИНА ВАЛИКА/коробка (мокра вага) | Кілограм (кг) | 2300/2200 |
| Розмір витяжного клапана | Дюймувати | 1*G2,1*G3/4 |
